如何实施广色域印刷





/ 焦剑平 /



ESKO数字柔印专家，行业近20年印前、印刷现场工作经验，多年一线生产实战作业，精通胶印、柔印、凸印、丝印等印刷方式的印前工艺和制程。曾任多家行业知名企业印前经理、技术经理、印前技术总监，实战经验丰富，主导实施过大型企业印前自动化流程作业。





提起广色域印刷，很多人就觉得这是个很神秘且高大上的技术，其实这个技术并不复杂也并不神秘。在行业里它也被称为七色印刷、多色印刷、高保真印刷等各种名称，英文简称ECG (Expand Color Gamut)，在行业里也已宣传和应用了很多年，甚至可以说大家都已经使用广色域多年了，只是你不知道你在用而已。

通过本文与大家分享什么是广色域印刷？如何实施广色域印刷？印前分色该怎么处理？广色域印刷推广应用的难点是什么？



一

什么是广色域印刷？

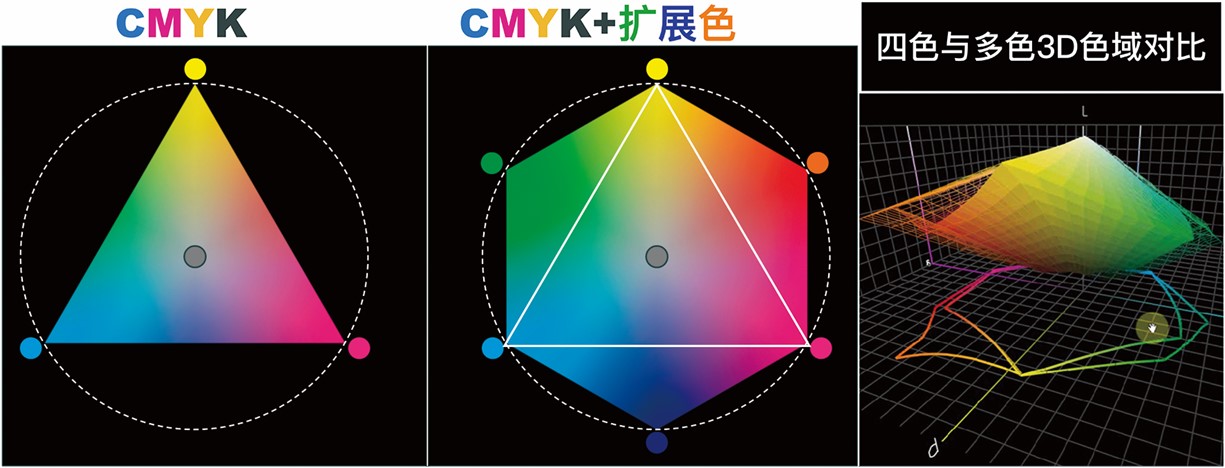

图1 广色域印刷与传统四色印刷的色域差异



如图1所示，广色域印刷是针对传统四色印刷来说的，就是我们在印刷时采用固定的四色+专色或多个指定专色进行叠色印刷，产生更大的色域空间，让印前在更大色域内进行印前分色，从而在印刷时提升色彩的饱和度，如图2所示，并且最大程度采用多色网点叠印来模拟专色印刷，在色差许可范围内减少专色的使用，降低印刷成本。

图2 广色域印刷与四色印刷的对比



数码打样机和数码印刷机严格意义上来讲大多都是广色域印刷设备，而大家也是天天在用这些广色域印刷技术，其实HP和Epson的很多数码印刷机都内嵌入了Esko的广色域技术，如图3所示。

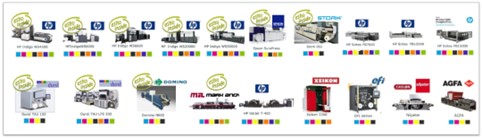

图3 使用Esko广色域技术的设备



对品牌商来说，需要通过包装的颜色和设计在第一时间吸引消费者；所以对印刷企业来说，印刷发展的最终目标就是：印刷出来更加鲜艳的颜色，帮助品牌商实现吸引消费者购买的目的。

而专色为什么会被大量地使用，主要就是为了提升产品颜色鲜艳度、饱和度和品牌辨识度（如图4所示）；而广色域印刷技术的应用，可以通过多色叠印来模拟专色，以此来降低专色的印刷成本，但同时使颜色在印刷品质和色差方面没有损失。

图4 品牌商使用的专色



出于上述目的，就有了把广色域印刷技术应用在传统印刷上的需求，一般会固定多个色组进行叠色印刷，有可能是CMYK+O、CMYK+OG、CMYK+OGV、CMYK+OGB，也有可能是特别指定的几个专色进行叠色印刷，如图5所示。但是都有一个共同的特征，就是固定色组不换油墨印刷，为了适应这样的要求，印前需要采用广色域分色制版，不管是胶印、柔印、凹印都可以进行这样的生产应用。

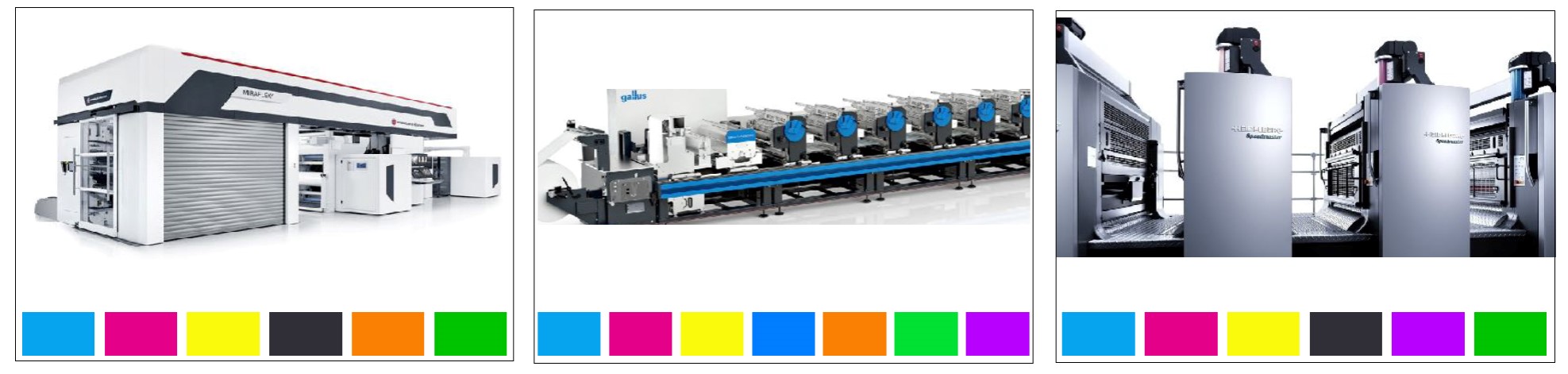

图5 采用广色域印刷的印刷机



二

如何实施广色域印刷？

第一步，选定需要的印刷主色

1. 传统印刷机

通过对油墨供应商、印刷机状态、平时印刷产品的主要色系等实际综合情况评估，选择出组合后色域最大的几个颜色，作为固定的油墨色组，并严格管控这几个主色的Lab值、叠印率、油墨pH值、粘度等参数，确保它们的稳定性，如图6所示。

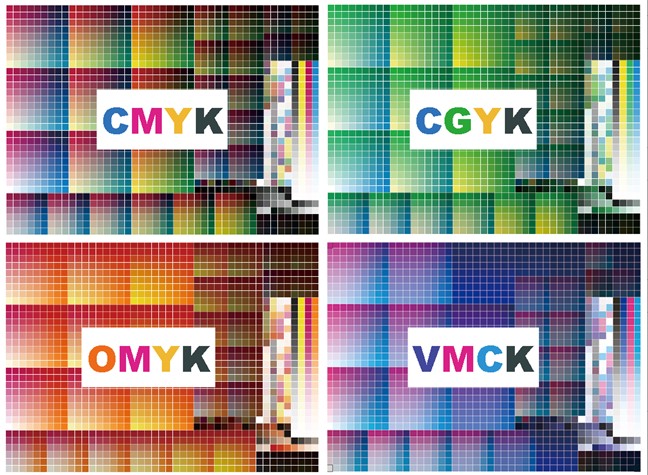

图6 可被选择的印刷主色



2. 数码印刷机

对于数码印刷机的广色域选色，其实没有太多选择，正常情况下数码印刷机都已是固定的几个色组了；一般来说，投资越大购买的色组就越多，同时色域就越大，印刷品就越鲜艳饱和，专色模拟色差就越小。

3. 固定的品牌商客户

一般来说品牌商都有一些自己的专色（如图7所示），那最好就从这些特定的专色中选出几个具有代表性的专色作为主色，选择的标准就是这几个专色必须通过组合叠印可以模拟绝大部分的专色，这几个专色很大程度是客户特别关注的内容，比如Logo不许用加网叠印来模拟等特殊需要。

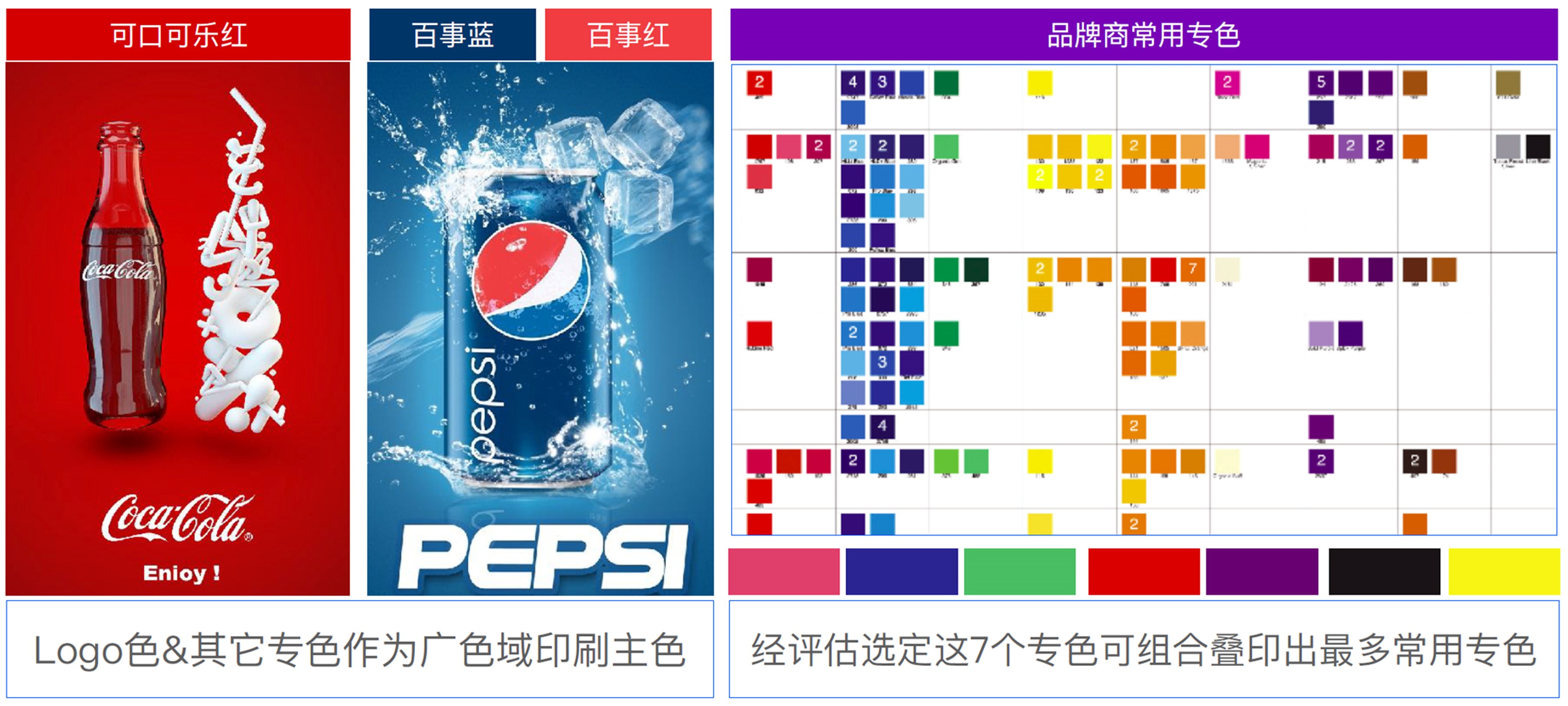

图7 品牌商专色



第二步，取得广色域印刷特性ICC文件

1. 印刷广色域色靶

根据上一步选择的固定色组方案，在广色域专业软件中设计或选择多色印刷的标样色靶文件，一般的广色域软件都可以自定义设计制作这个色靶标样文件，本文以Esko的Equinox软件为例，色靶文件如图8所示；如果是数码印刷机一般都有自带的印刷机色靶文件。之后，按日常稳定的制版条件进行制版，选择对应的油墨进行印刷。

图8 Equinox的色靶文件



2. 记录制版和印刷工艺

记录此多色标样印刷的制版参数和印刷参数，这一点很重要；在后续正式生产时，检查印刷条件时，就要看是否符合标样印刷测试的参数，例如表1所示为柔印参数记录表。

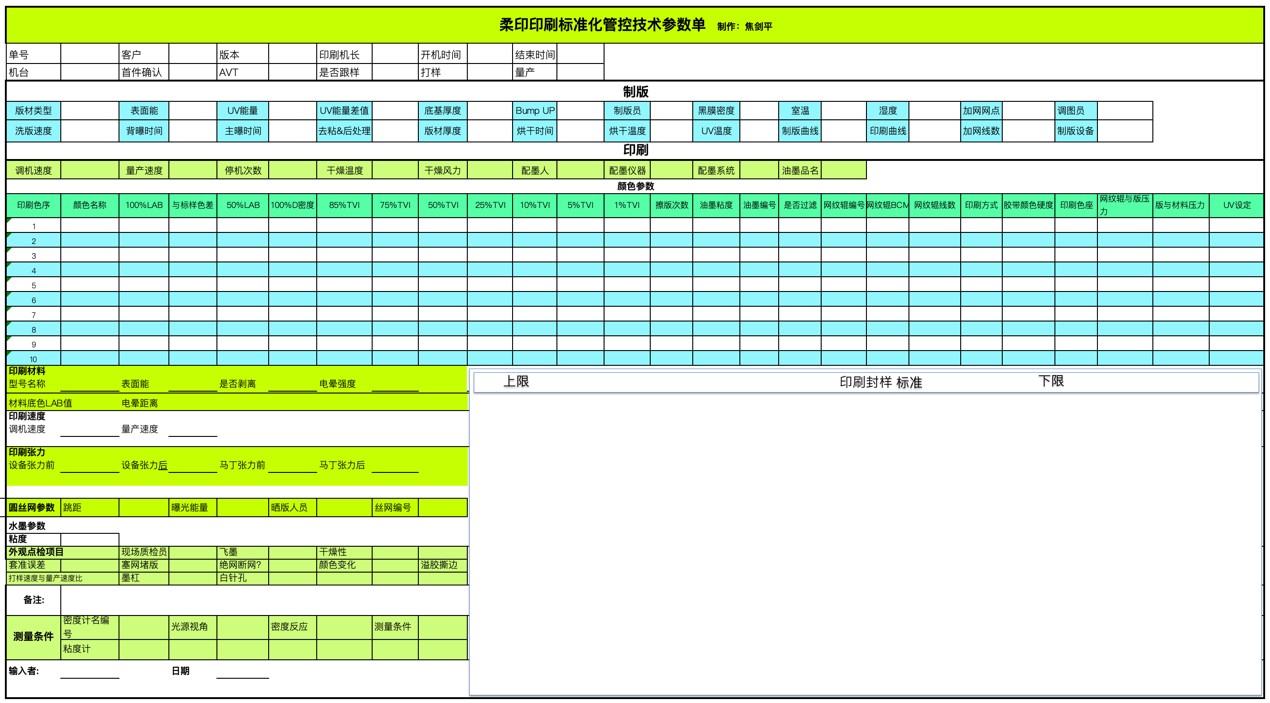

表1 柔印参数记录表

扫描印刷出来的多色广色域色靶，生成当前印刷机的广色域ICC特性文件，用于下一步定制分色和颜色转换方案的操作。



第三步，定制印前分色和颜色转换策略方案

接下来，需要匹配印前文档分色和颜色转换匹配方案，选定输入目标和输出设备。

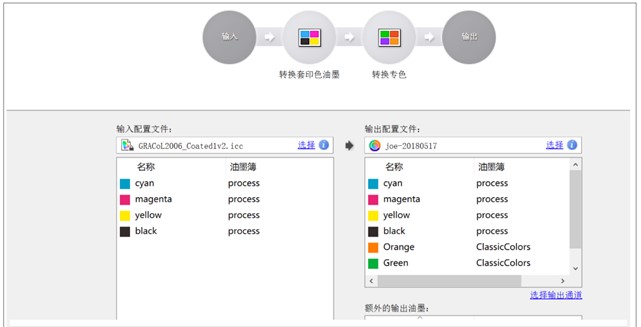

一般来说，输入目标是指CMYK部分跟色的目标，可以是ISO的标准ICC，也可以是你当前印刷机实际的四色ICC；如果是第一步选定的自由专色作为主色，那这个输入目标可以忽略。正常情况下，输出目标指第二步中生成的当前印刷机广色域特性ICC文件。如图9所示，为输入和输出的色域特性文件选择。

图9 输入和输出的色域特性文件选择

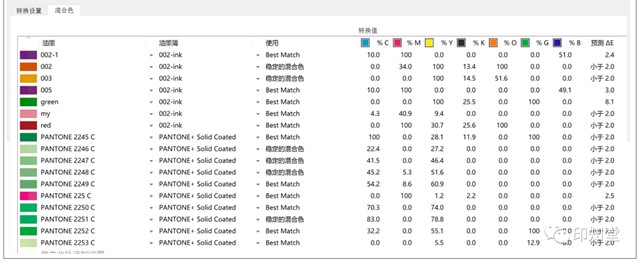

如图10所示，还需要把专色导入色库，进行专色转广色域印刷的校验和修正。软件会自动计算每个专色使用广色域印刷的色差，如图10最右边一列数据“预测ΔE”；当然，还可以针对一些色差过大的专色，像油墨配墨一样进行配比修改和验证，如图11所示，以防止实际软件自动计算导致误差过大的情况；可以选择全部自动校正，也可以单个指定校正，还可以直接自动生成一个阶梯变化的测试图，印刷出来供目视检查进行微调。

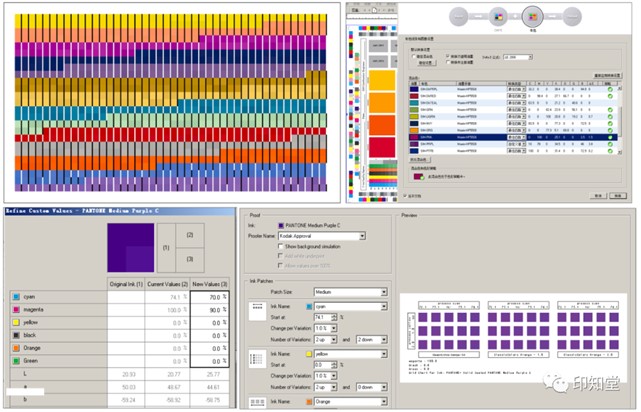

图10 专色校验



图11 专色微调



可以把一些客户常用的专色，使用确定的广色域印刷方案实际印刷出来，做一套广色域多色叠印模拟专色的色卡，把这些专色模拟色卡交给客户进行确认，以免不停地上机打样确认。如图12所示，就是爱色丽与HP Indigo合作印刷的一套七色数码印刷的PANTONE色卡。

图12 印刷专色模拟色卡



实际上，一定有一些专色是无法被多色叠印印出来的，在不设定一定色差值为评判标准的情况下，所谓的涵盖PANTONE色卡百分之多少可以印刷出来，都是极不专业的。

另外再三强调，即使是色差值非常小的专色，在外观上，多色网点叠印的效果一定不如直接印刷的专色漂亮、平实。

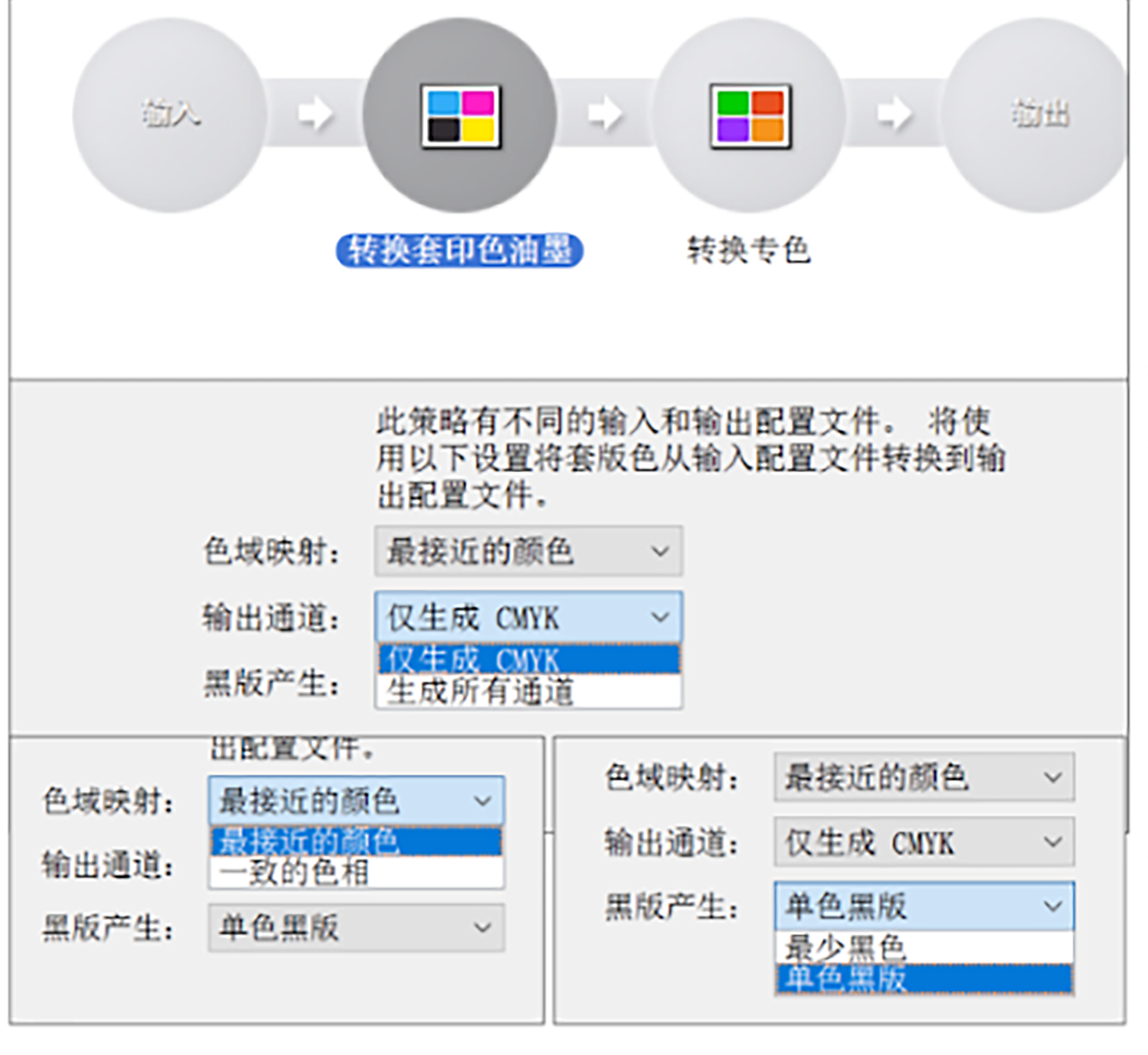

图13 四色图像转换设置



此外，还需要进行一些颜色转换的设置，比如GCR、UCR的设置，如图13所示，还有图像是否转成七色，还是只转四色？矢量单K是否维持单K？以及如图14所示，在设定一定容许色差值后，设定同一位置叠色最多允许几色叠印等等。

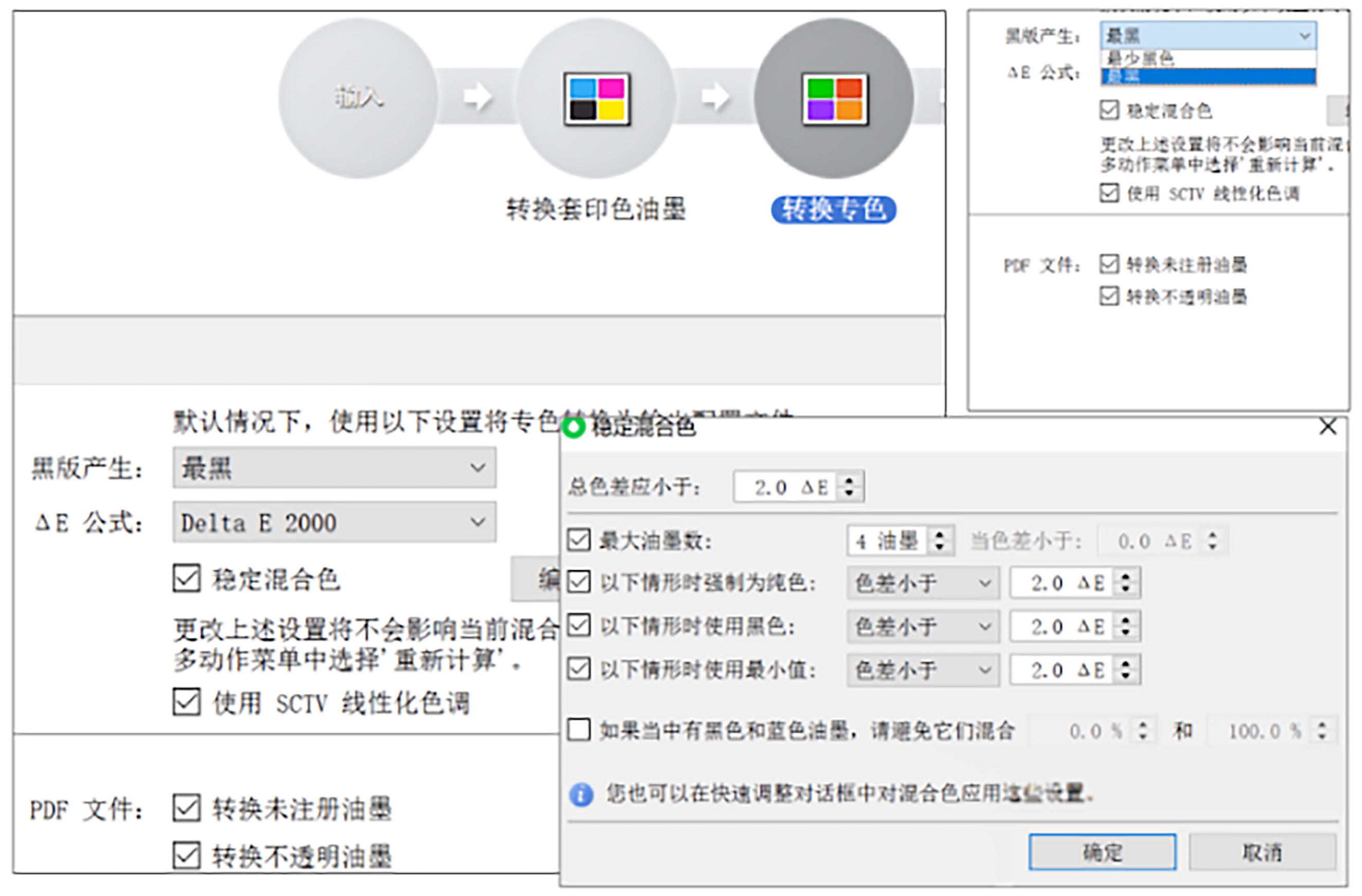

图14 专色转换设置



第四步，

利用广色域分色策略进行印前分色制版印刷



经过第三步的操作，我们得到由跟色目标（输入色域特性文件）和当前印刷机（输出设备）广色域特性文件组合的广色域印前分色策略文件，我们把这个文件应用在PS图像处理软件和印前分色完稿编辑软件中，这样我们就可以对印前文件进行广色域分色操作了，如图15所示，为PS中对图像进行广色域分色，广色域分色结果如图16所示。

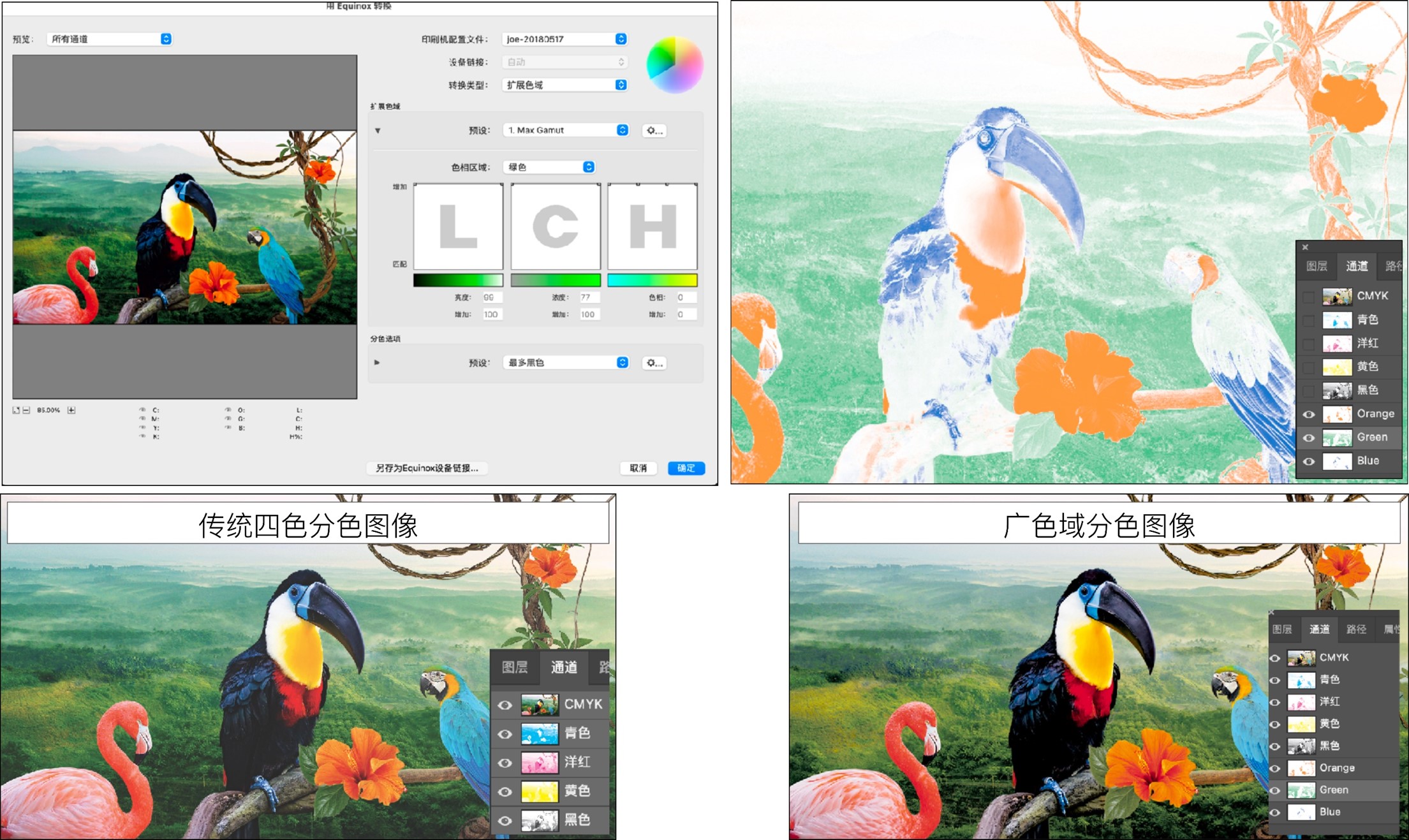

图15 PS中对图像进行广色域分色

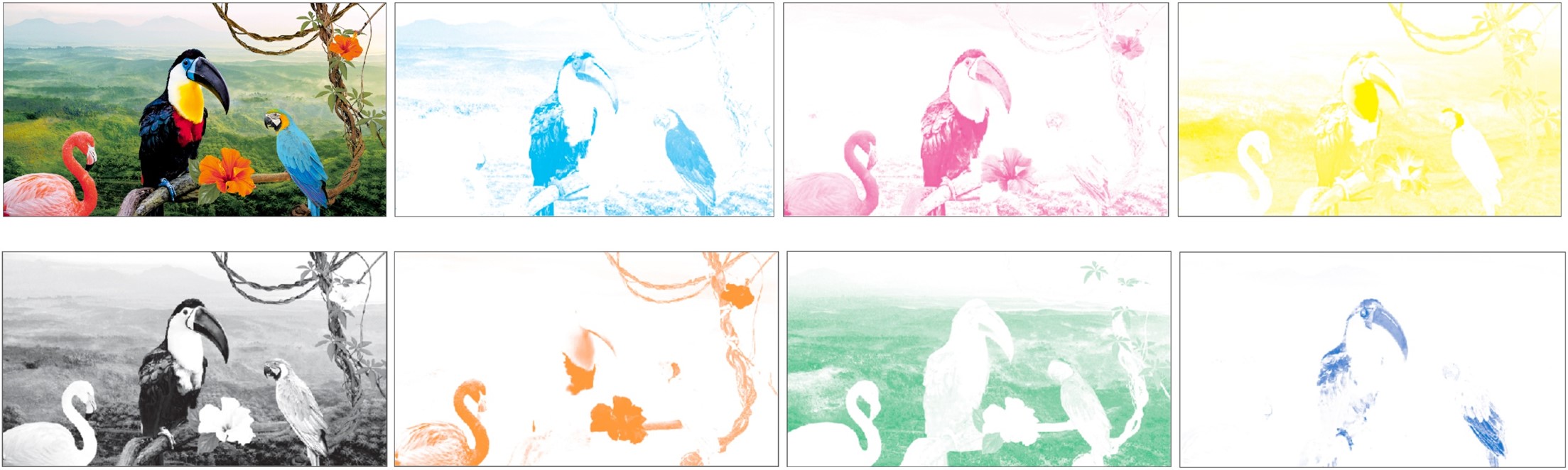

图16 广色域分色结果

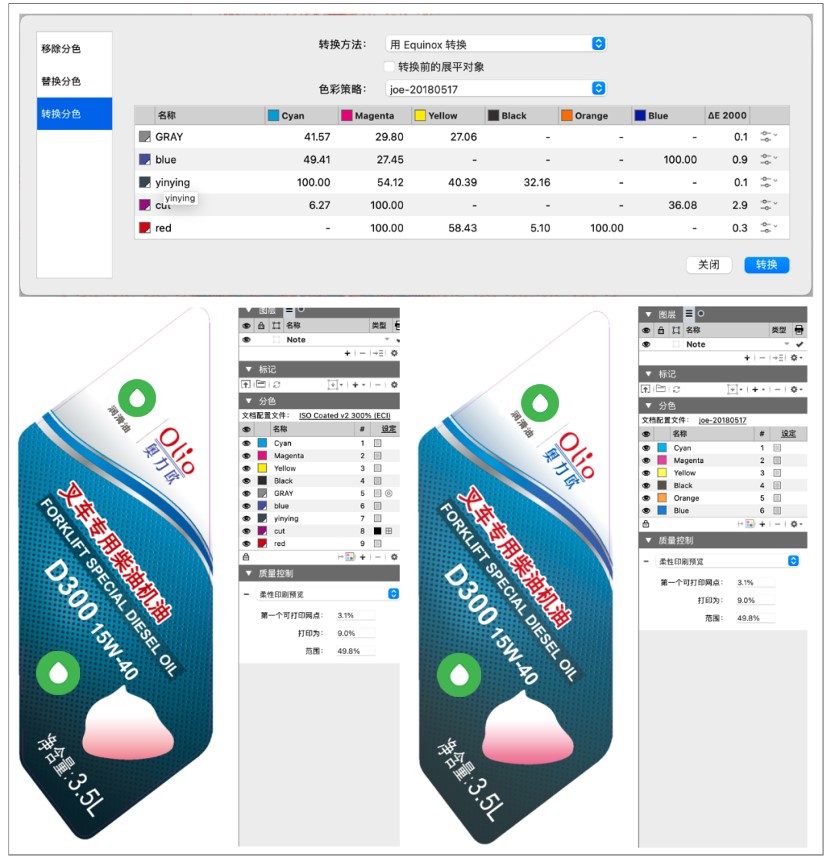

 在印前分色完稿编辑软件（如ArtPro+）中，可以对包含矢量和图像的印前文件进行广色域分色。在软件中导入前面做的广色域印前分色策略文件，把文件中的专色转为使用固定色组的多色加网叠色模拟，如图17所示，具备这样的印前分色工具，是实现广色域印刷的基本条件。

图17 使用ArtPro+进行广色域分色

需要注意的是，广色域印前分色应用的基础，还是基于印刷状态的稳定性控制，也就是印刷标准化的管控；没有一个稳定的状态，分色做得再好也是镜花水月，根本得不到稳定的色彩再现。
