Esko于2008年发明了HD网点，实现了柔印的高光不绝网和部分实地加网密度提升；2012年在HD的基础发明了P+微穴加网技术，实现大幅度印刷实地密度提升；2016年在P+的基础上发明了水晶网点技术（Crystal ），实现了中间调的微穴加网，如图14所示，大幅改善中间调网点桥接、塞网堵版、墨杠问题。采用水晶网点进行制版印刷，可以得到实地密度高且少白针孔、文字边缘锐利清晰、阶调过渡平顺、高光不绝网，达到胶印和凹印的印刷效果，并在有些方面反超其它印刷方式。

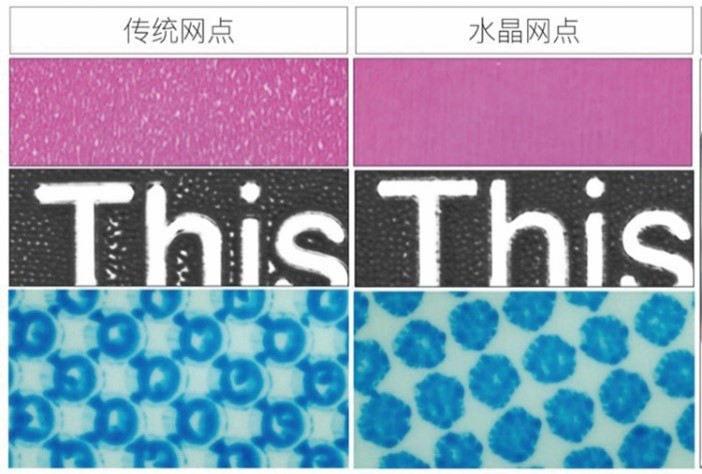

图14 水晶网点与传统网点对比

水晶网点技术不光是在实地区域采用微穴加网，而且让中间调实现网上加网，增加带墨量的同时，减少了中间调网点桥接问题。这种网点技术在中间调和实地区域，采用1000Lpi单像素点进行自动二次加网，而且激光精度是通过真正的4000ppi的物理精度激光进行雕刻；在高光部分，通过独有的过渡技术，让网点从单像素网上加网到传统的HD高光网点，实现无跳阶过渡，同时也实现了柔印高光不断网效果，如图15右下所示，即为水晶网点的高光效果，左上角则是传统网点的高光效果。

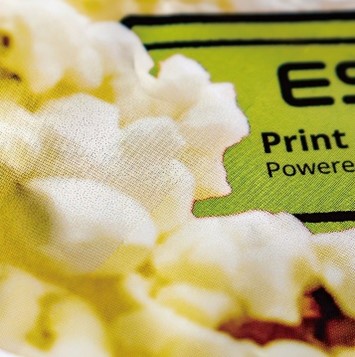

图15 水晶网点与传统网点的高光区域对比

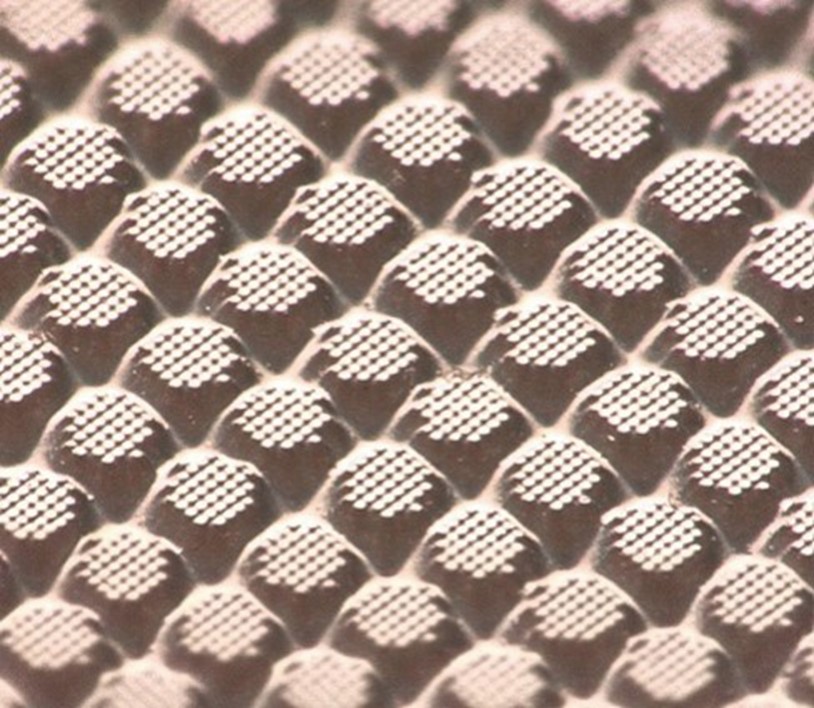

图16 印版表面的水晶网点微穴

如图16所示，加载了水晶网点的版材表面微穴串联流通，这种结构会增大网点顶部的蓄墨能力，增加油墨的抛锚力，所以会增加载墨量，不光实地印刷密度增加且平实，而且网点部分也会因油墨传递增加而提升中间调饱和度。

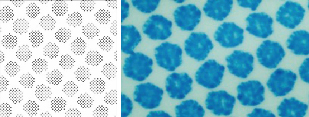

水晶网点技术还通过其独有的每个中间调网点形状不一样的特点，如图17所示，让网点不会出现一致方向上形状统一大小变化，水晶网点就是利用这种技术，改变了人眼的敏锐性，让过渡跳阶和塞网桥接问题不易被发现。印刷品是以外观和颜色为导向的，这样只要外观和颜色没有问题，那印刷品的质量就是合格的。

图17 形状不一的水晶网点

水晶网点经过大量测试，目前主要应用在溶剂型油墨和水性油墨上，但是对UV油墨并无明显的密度提升，主要是因为UV油墨固化速度太快，而这种微穴太小，油墨还未流平就已干了，所以没有大的提升，但其可以改善UV油墨印刷中间调的中间调网点桥接、塞网堵版、墨杠等问题；对此ESKO有柔锐这个自定义微穴的产品来进行解决。

水晶网点要求使用ESKO的P+网点雕刻技术，通过P+技术对激光能量调整，才能实现1000Lpi的单像素雕刻，在版材表面生成微穴和微沟槽，就可以实现在网点表面进行更精细的网上加网雕刻。因为网点上雕刻的点太小，所以务必采用高能量LED曝光机进行迅速曝光，确保小点的形状还原；同时版材最好为平顶版材，这样网点失真最小，效果更佳。

目前上海信华、上海英耀、深圳英杰、浙江骏懿、上海中浩、厦门信华、衢州飞洋、武汉辉盈、上海恒泽、上海彩硕、杜邦上海研发中心、旭化成苏州研发中心、上海甚龙已经具备水晶网点的生产能力。
